双轴双臂直驱加持，埃斯科转台实现五轴同步高效加工

在高端制造领域，五轴联动加工技术一直被视作衡量一个国家复杂零部件加工能力的重要标尺。随着航空航天、精密模具、新能源汽车等行业对曲面零件精度与表面质量要求的不断提升，传统转台在动态响应、刚性保持与长期稳定性方面的瓶颈日益显现。

埃斯科依托多年在精密回转技术上的积累，推出采用双轴双臂直驱结构的新一代转台产品，在实现五轴同步高效加工的同时，也重新定义了高速高精加工中心的核心性能边界。

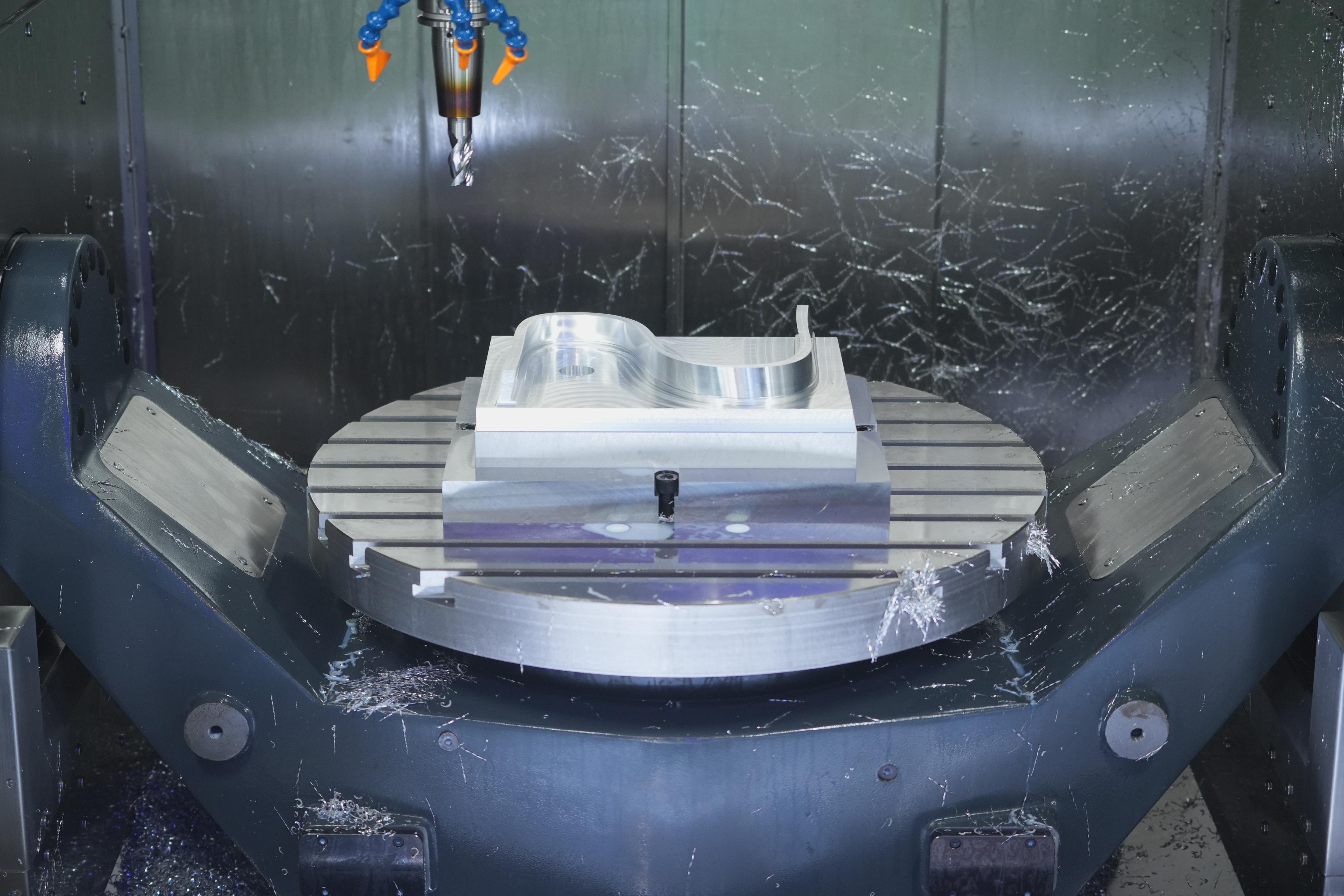

埃斯科双轴直驱转台

一、直驱技术如何突破传统传动局限

传统转台通常采用蜗轮蜗杆或齿轮传动，难以避免反向间隙、磨损与低速爬行等问题。埃斯科双轴双臂直驱转台则直接采用大扭矩力矩电机驱动，取消了中间机械传动环节。

这一设计不仅消除了传动间隙，使定位精度与重复定位精度分别达到±8角秒与±6角秒以内，同时大幅提升了动态响应速度。在五轴联动加工中，转台摆动的快速启停与平稳跟随能力，直接决定了复杂曲面是否存在刀痕或振纹。

二、双轴双臂结构带来的刚性跃升

相比单臂支撑方案，双臂结构显著增强了摆头的抗扭刚度与热对称性。在实际切削场景下——例如航空叶片整体叶盘或螺旋锥齿轮的加工——双轴双臂转台能够有效抑制切削力引发的变形与振动，为大余量粗加工与高光精加工提供统一的稳定平台。测试数据显示，同等切削参数下，采用双臂结构的转台表面振纹幅值降低约40%。

三、五轴同步加工：效率与精度的统一

传统“3+2”定位加工需多次装夹与坐标转换，而五轴联动将多道工序合并为一次装夹完成。埃斯科双轴双臂直驱转台凭借±300 rpm的高速回转能力与40 Nm以上的连续扭矩，使刀具始终以最佳姿态跟随曲面法向方向，大幅减少球头刀刀尖线速度为零的区域。

这意味着：

• 加工铝镁合金薄壁件时，循环时间可缩短30%以上
• 加工不锈钢叶轮时，刀具寿命提升近一倍

对于追求“降本增效”的制造企业而言，这一改善可直接转化为产线单机产出的跃升。

四、长期可靠性与热稳定性优化

直驱系统虽优势明显，但电机发热与散热设计是工程难点。埃斯科在定转子内部集成了环形循环冷却结构，结合双臂机身的对称散热路径，使热平衡后的温度漂移控制在极小范围内。

同时，内置高分辨率圆光栅与温度补偿算法，确保转台在长时间连续加工中依然保持微米级定位一致性。经实测，连续运行8小时后，轴向重复定位精度变化不超过1.5角秒。

五、多行业应用验证

• 航空航天：整体叶盘、机匣等难加工材料零件，实现无干涉五轴联动开粗与清根
• 精密模具：深腔、陡峭面与微型筋板结构，减少电极使用量与电火花加工时间
• 新能源汽车：一体化压铸件的后处理加工，包括电机壳体与副车架复杂孔系
• 医疗器械：骨板、关节假体等生物植入物，表面粗糙度可达Ra 0.4μm以下
•

六、选型与系统集成建议

埃斯科双轴双臂直驱转台提供不同的盘面直径与夹持规格，各种面板可选可定制，高精度编码器适配主流发那科、西门子、海德汉等数控系统。

集成时需注意：

• 直驱转台对伺服参数整定要求较高，建议由原厂或认证工程师完成惯量匹配与陷波滤波器调试
• 搭配高刚性刀柄与液压夹具，可进一步发挥转台的精度潜力

在精密加工从“微米时代”迈向“亚微米时代”的当下，转台的动态品质正在成为机床竞争力的核心构成。埃斯科双轴双臂直驱转台以无间隙、高刚性和热对称结构，为五轴同步高效加工提供了可量化的技术路径。

对于正在寻求设备升级或新建五轴生产线的企业而言，这不仅是零部件的换代选择，更是向连续流高效制造转型的关键一步。

编辑：ROSH
审核：子路
