2. 1、设计思想
   • 高精度定心理念
     • 自定心虎钳的核心设计思想是实现高精度的定心功能。在机械加工中，工件的中心定位准确性对于加工精度至关重要。设计人员通过巧妙的机械结构，如采用对称的钳口设计和精确的传动机构，确保无论工件的尺寸如何变化，都能被自动定位在虎钳的中心位置。这种设计理念旨在减少人工调整的误差，提高加工效率和精度。例如，在数控铣削加工中，高精度的定心能够保证铣刀在工件中心位置进行精确的轮廓铣削，加工出符合设计要求的高精度零件。
   • 通用性与适应性原则
     • 为了满足不同形状、尺寸和材质工件的加工需求，自定心虎钳在设计上强调通用性和适应性。设计师考虑到制造业中工件的多样性，采用可调节的钳口宽度、多种夹紧方式以及适配不同形状工件的附件。例如，通过更换不同形状的钳口垫，可以有效夹持圆形、方形或异形工件。同时，虎钳的夹紧力也可以根据工件的材质和加工要求进行调整，以防止工件变形或损坏。这种设计思想使得自定心虎钳能够广泛应用于各种机械加工领域，如汽车制造、航空航天、模具加工等。
   • 稳定性与可靠性要求
     • 在加工过程中，虎钳需要承受切削力、振动等多种外力作用，因此稳定性和可靠性是重要的设计考量因素。自定心虎钳的设计注重结构的刚性，通过合理的材料选择和结构布局，确保虎钳在高负载情况下不会发生变形或松动。例如，虎钳的主体通常采用高强度合金钢铸造或锻造，以提供足够的刚性和强度。同时，在夹紧机构的设计上，采用高精度的丝杆、螺母或液压、气动装置，保证夹紧力的稳定和可靠传递，从而为工件提供安全稳定的装夹环境。
3.
4. 2、技术细节
   • 定心机构
     • 机械传动式：部分自定心虎钳采用机械传动方式实现定心。例如，通过双丝杆或双齿条传动系统，当操作手柄旋转时，两个丝杆或齿条同步运动，带动钳口以相同的速度和距离相向或相背移动。这种结构的优点是精度较高，能够实现较为精确的定心，并且传动稳定可靠。其精度可以达到 ±0.02mm 左右，适用于一般精度要求的加工场合。
     • 液压或气动式：在高精度和自动化要求较高的自定心虎钳中，常采用液压或气动定心机构。以液压式为例，通过液压系统提供动力，使活塞推动钳口移动实现定心。这种方式的优点是夹紧速度快、夹紧力大且均匀。其定心精度可高达 ±0.01mm，能够满足航空航天等高端制造业的精密加工需求。同时，液压或气动系统可以方便地与自动化生产线集成，实现自动装夹和松开操作。
   • 钳口设计
     • 材料选择：钳口材料的选择直接影响虎钳的夹紧性能和使用寿命。一般采用高硬度、高耐磨性的合金钢，如 Cr12MoV 等。这种材料经过淬火、回火等热处理工艺后，硬度可达 HRC58 - 62，能够有效防止钳口在长期使用中磨损变形。在一些特殊应用场合，如夹持高硬度材料或进行高速加工时，还会在钳口表面镶嵌硬质合金或陶瓷材料，进一步提高钳口的耐磨性和抗咬合能力。
     • 形状与纹理：钳口的形状设计也有讲究。通常采用 V 型或平型设计，V 型钳口适用于夹持圆形工件，能够自动定心；平型钳口则适用于方形或矩形工件。为了增加钳口与工件之间的摩擦力，防止工件滑动，钳口表面会加工有防滑纹理，如交叉网状纹或斜纹。这些纹理可以使夹紧力更有效地传递到工件上，提高装夹的稳定性。
   • 夹紧力调节机制
     • 手动调节：传统的手动自定心虎钳通过旋转丝杆来调节夹紧力。丝杆通常采用梯形螺纹，具有自锁性好的特点，能够在夹紧工件后保持夹紧力的稳定。在丝杆的一端设有调节螺母，通过旋转螺母可以改变丝杆的轴向位置，从而调整钳口的夹紧程度。这种调节方式简单可靠，但调节速度较慢，适用于单件小批量生产或对调节速度要求不高的场合。
     • 自动调节（液压 / 气动）：在液压或气动自定心虎钳中，夹紧力的调节通过压力调节阀来实现。通过调整液压系统或气动系统的压力，可以精确控制夹紧力的大小。这种调节方式快速、准确，并且可以根据不同的工件和加工要求预设夹紧力参数，在自动化生产中能够很好地与加工设备协同工作。例如，在汽车零部件的批量生产线上，通过预先设定液压系统的压力，虎钳可以自动以合适的夹紧力装夹工件，提高生产效率和加工质量。
   • 与机床的安装连接

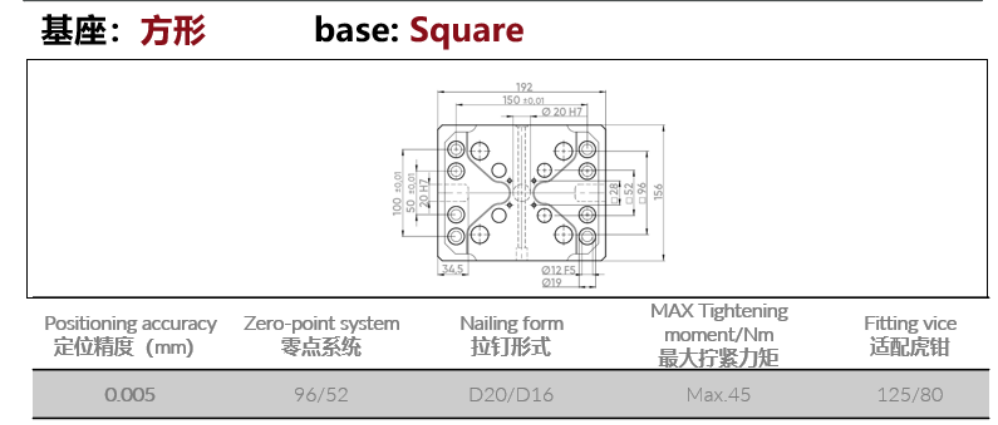

     • 底座设计：自定心虎钳的底座是与机床工作台连接的关键部分。底座通常设计为平整、刚性良好的结构，并且具有定位键槽和安装孔。定位键槽用于与机床工作台上的 T 型槽配合，确保虎钳在工作台上的安装位置准确，重复定位精度高。安装孔的尺寸和位置符合机床工作台的标准，通过螺栓将虎钳牢固地固定在工作台上。在一些高精度虎钳中，底座还会采用减震材料或设计减震结构，以减少机床振动对虎钳和工件的影响。
     • 安装精度要求：在安装过程中，需要使用水平仪等工具确保虎钳的安装水平度和垂直度。一般要求虎钳的安装平面与机床工作台平面的平行度在 0.02mm/100mm 以内，虎钳的定位键与机床 T 型槽的配合间隙小于 0.05mm。只有保证了这些安装精度要求，才能充分发挥自定心虎钳的性能，确保工件的加工精度。
     •
     • 如果大家想要了解更多关于自定心虎钳的知识可以联系我们——浙江埃斯科智能装备有限公司。
     •
